HOME > 技術資料 > 技術資料：スーパーハードロイ

ターカロイ鋳鉄は摺動部の耐摩耗性に優れ、広く使用されています。普通鋳鉄の組成では冷却速度が大きくなるとFe-Fe3C共晶で凝固するため黒鉛が生じませんが、高炭素、高シリコンの組成にすると冷却速度がかなり大きくても安定系のFe-Graphite共晶で凝固します。このスーパーハードロイ材料は、高炭素、高シリコンで冷却速度が大きいＰＴＡ肉盛法により、２層盛において黒鉛を適量晶出させた肉盛層が得られることが特徴となっています。黒鉛の晶出は、固体潤滑として作用し、摺動部分の耐磨耗性及び耐焼付性効果が向上します。

また、スーパーハードロイは、種々の元素を添加した高炭素鉄合金で高温での硬度および強度が極めて高い全く新しいタイプの特殊合金粉末である。スーパーハードロイは、溶射および溶接肉盛用などの多岐の用途を有し、いずれに対しても優れた性能を発揮します。

１）組成：Fe－C－Si系合金
２）粒度：－210/＋74μm

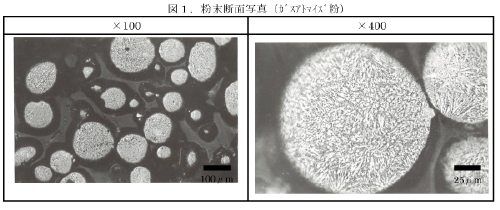

３）製法：アトマイズ法

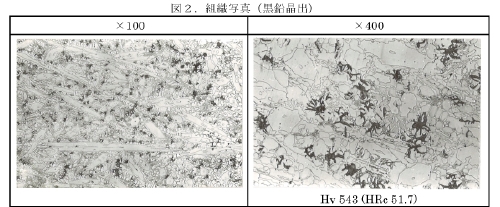

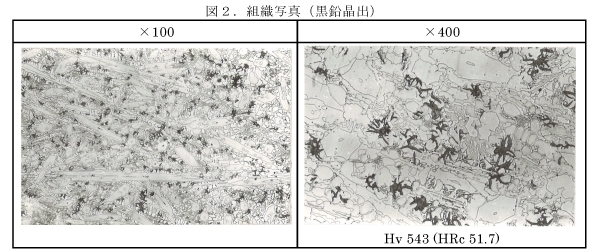

１）SHA（As Welled）

こちらより、詳細なPDFデータをダウンロードすることが出来ます。ダウンロード後、この詳細等についてご質問等がありましたら、お気軽にお問合せ下さい。【お問合せページを開く】

◎ SHA（黒鉛）
SHA_kokuen.pdf

◎ SHA（肉盛り）
SHA_nikumori.pdf

◎ SHA（溶射）
SHA_yousha.pdf

ページトップへ
